このたびは、TABIKI AFS A03をお買い上げいただき、誠にありがとうございます。

安全にお取り付けいただくため、作業前に本説明書を最後までお読みください。
付属写真と各部品番号を確認しながら、順番に作業を進めてください。

1. 付属品
A03-01　サイドバー2本
A03-02　横バー2本

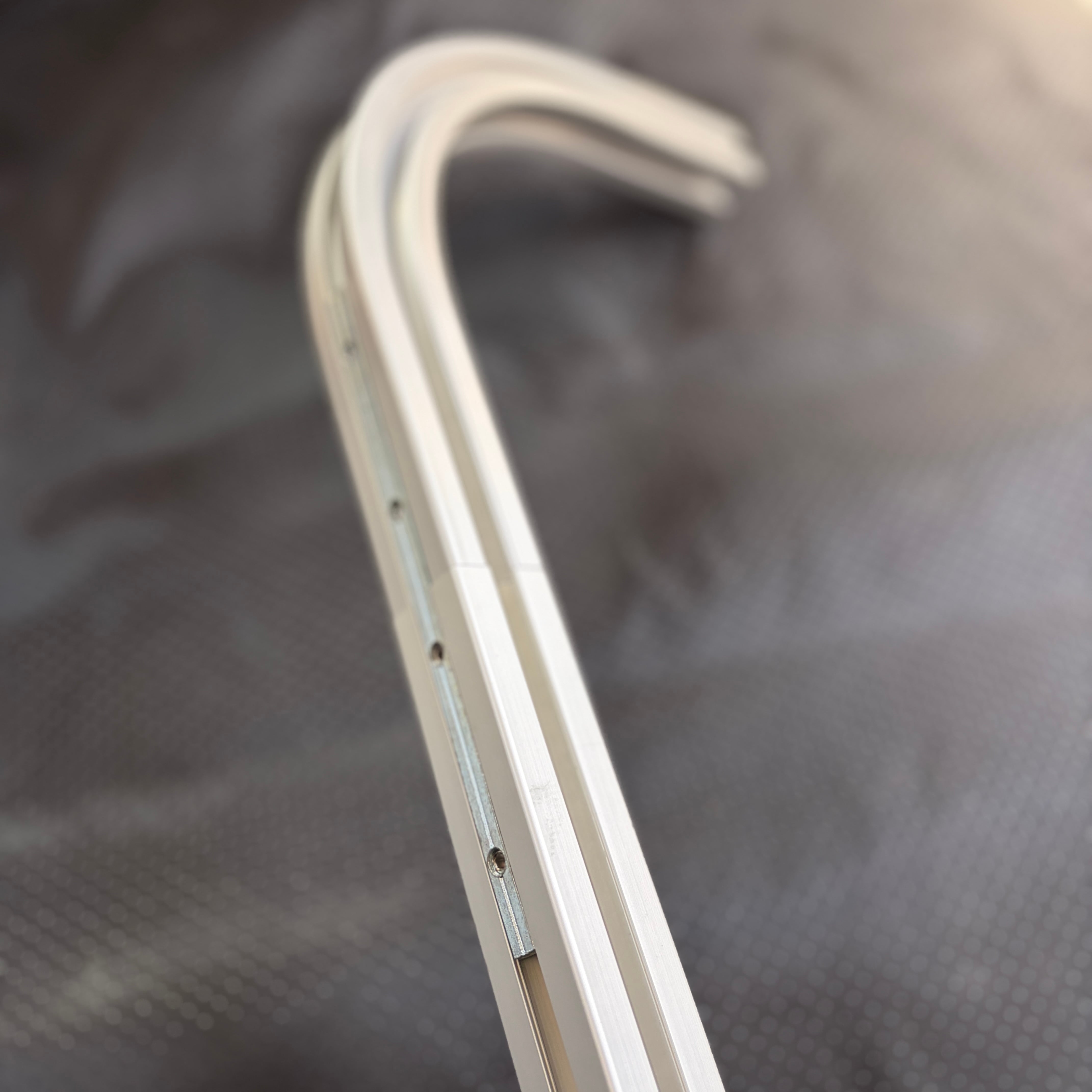

A03-03　コーナーバー2本
A03-04　短横バー1本
A03-05　車体接続金具4セット
A03-06　直角接続金具4個
A03-07　低頭ボルト8本
A03-08　ナット4個
A03-09　エンドキャップ2個
A03-10　付属レンチ3本
A03-11　ジョイントバー4本
※掲載写真や取付例に含まれるLEDライト、収納用品、小物類、固定ベルト、寝具等は付属しません。
※車種仕様により、部品の形状が掲載写真と一部異なる場合があります。

2. 取付前の確認

作業前に、次の内容をご確認ください。

車両を平坦で安全な場所に停車する

エンジンを停止する

パーキングブレーキをかける

取付部周辺の荷物を取り除く

付属品に不足、変形、破損がないことを確認する

車体側取付部や内装に異常がないことを確認する

本体を支えにくい場合は、2名で作業してください。

アルミフレームの端部や接続金具で、手や車内を傷つけないようご注意ください。

3. 取付手順

① 車体側取付部を準備する

車体側の取付孔に装着されている樹脂キャップを取り外します。

取り外した樹脂キャップは、A03を取り外した際に再使用できるよう保管してください。

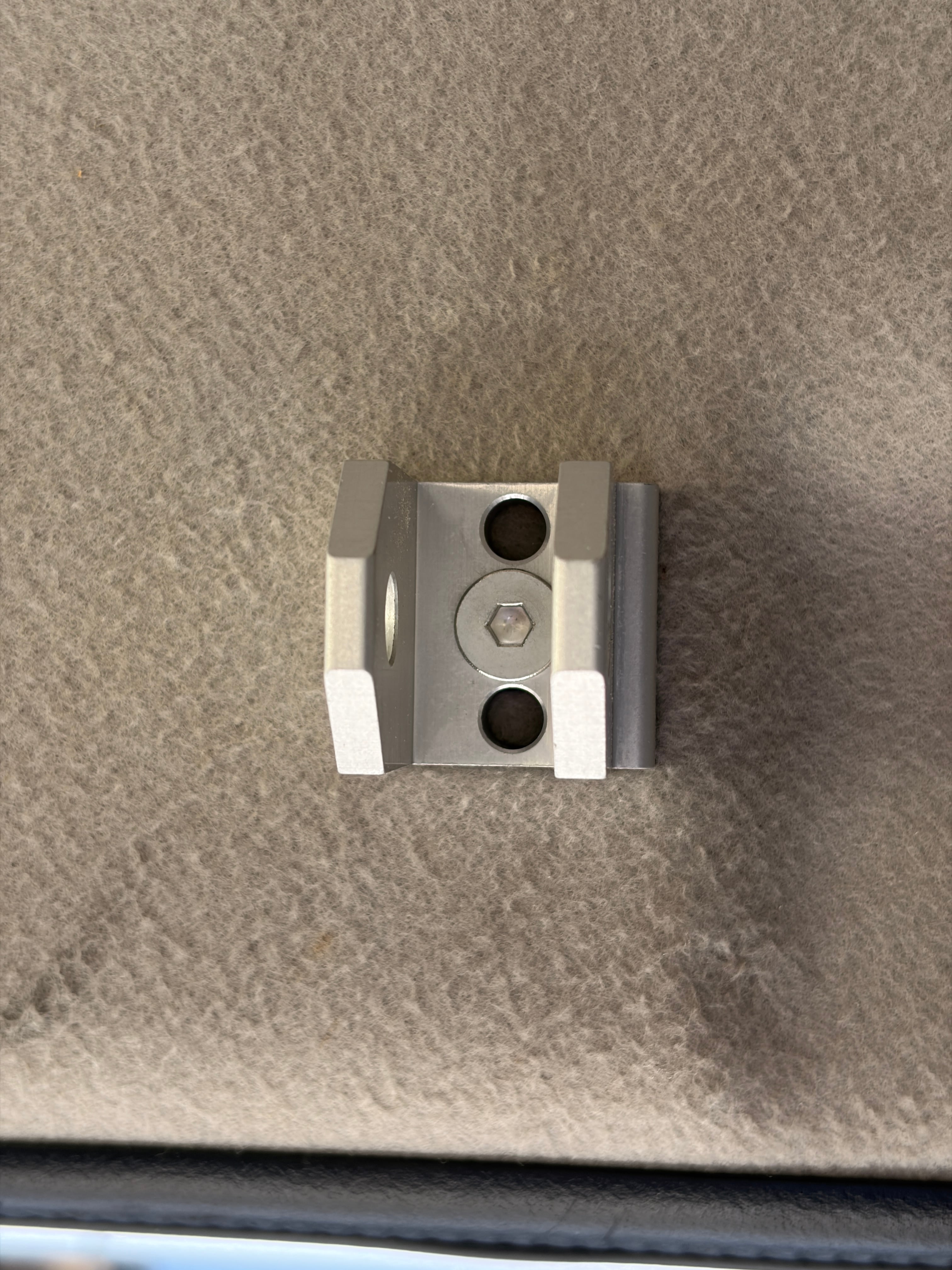

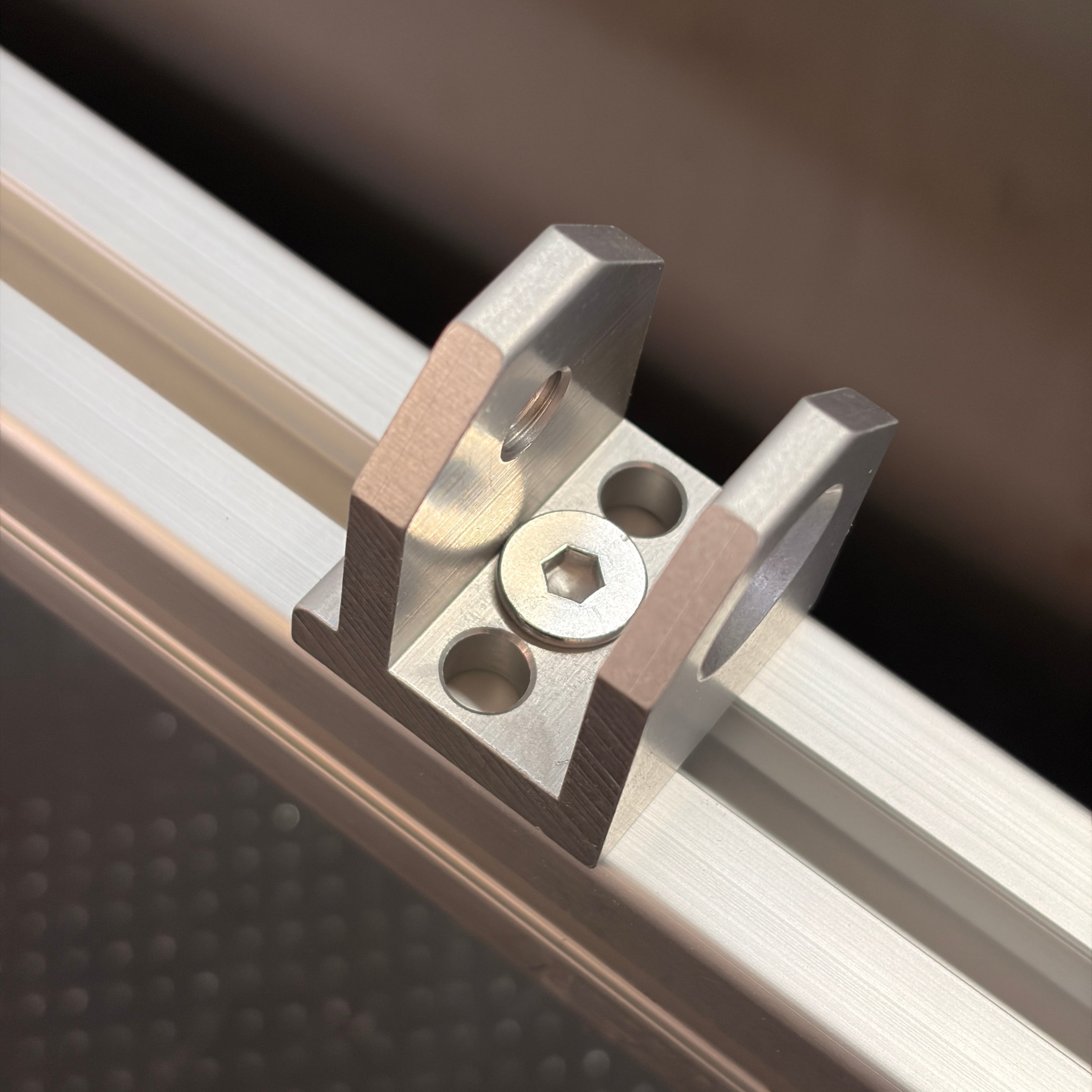

② 車体接続金具を取り付ける

A03-05 車体接続金具を、車体側の4か所へ取り付けます。

A03-07 低頭ボルトを使用し、付属のA03-10 レンチで固定してください。

車体接続金具は、できるだけ垂直になるように取り付けます。

この段階では強く締め込みすぎず、後から位置を微調整できる程度に固定してください。

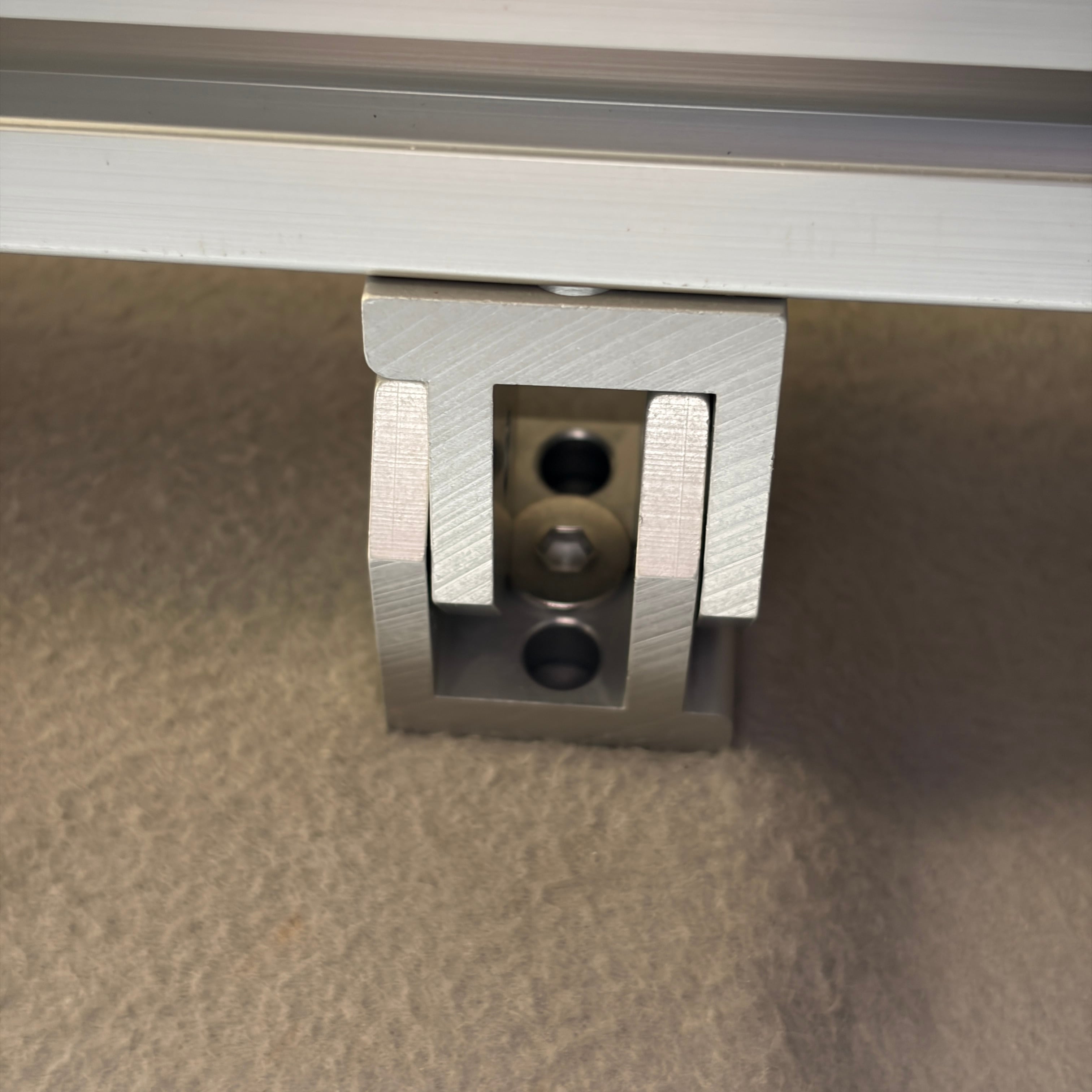

③ サイドバーを仮固定する

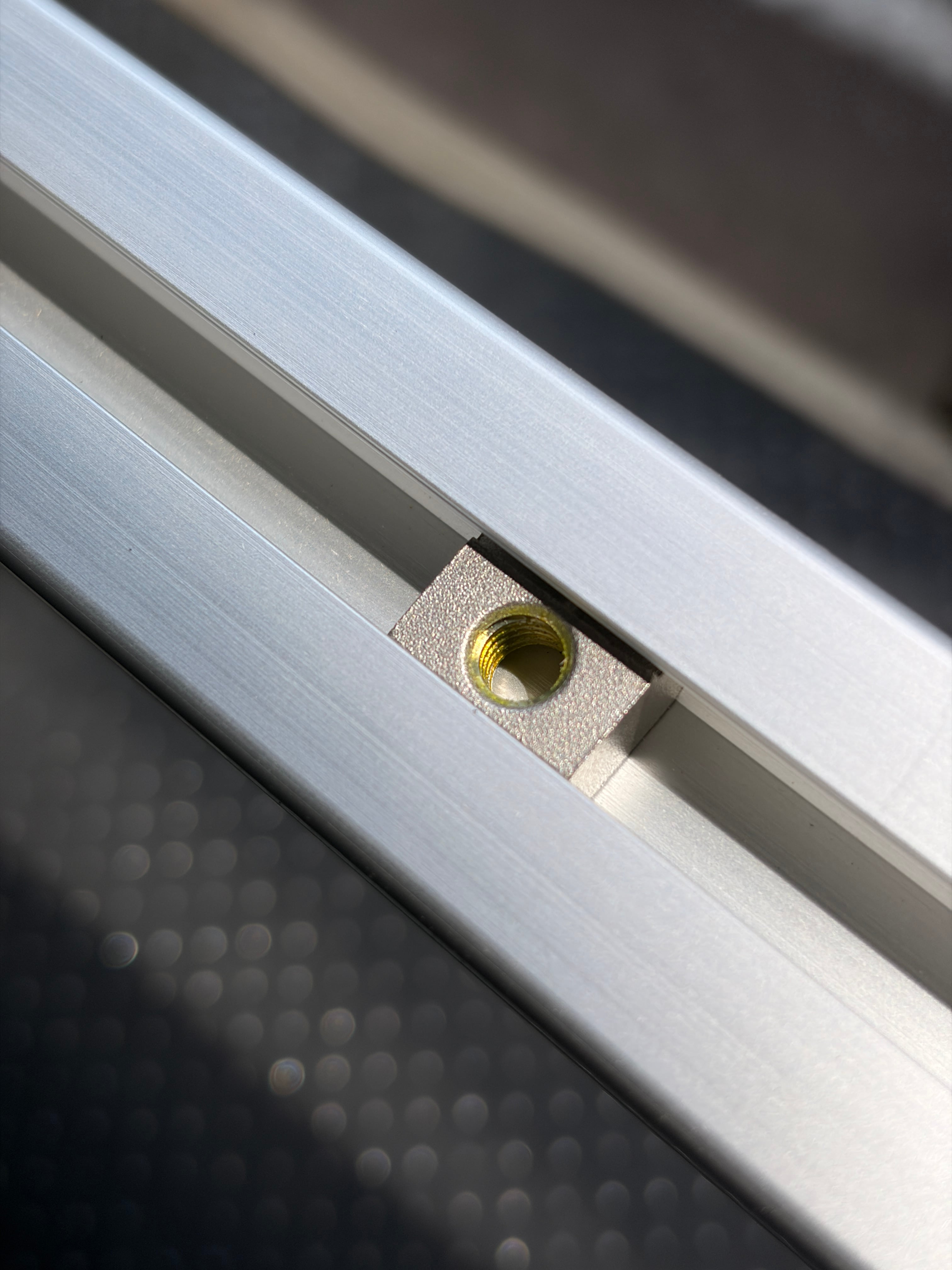

A03-01 サイドバー内部へ、A03-08 ナットを挿入します。

サイドバーをA03-05 車体接続金具に合わせ、A03-07 低頭ボルトで仮固定してください。

この段階では本締めを行わず、サイドバーを前後にスライドできる状態にしておきます。

左右のサイドバーを同様に取り付けてください。

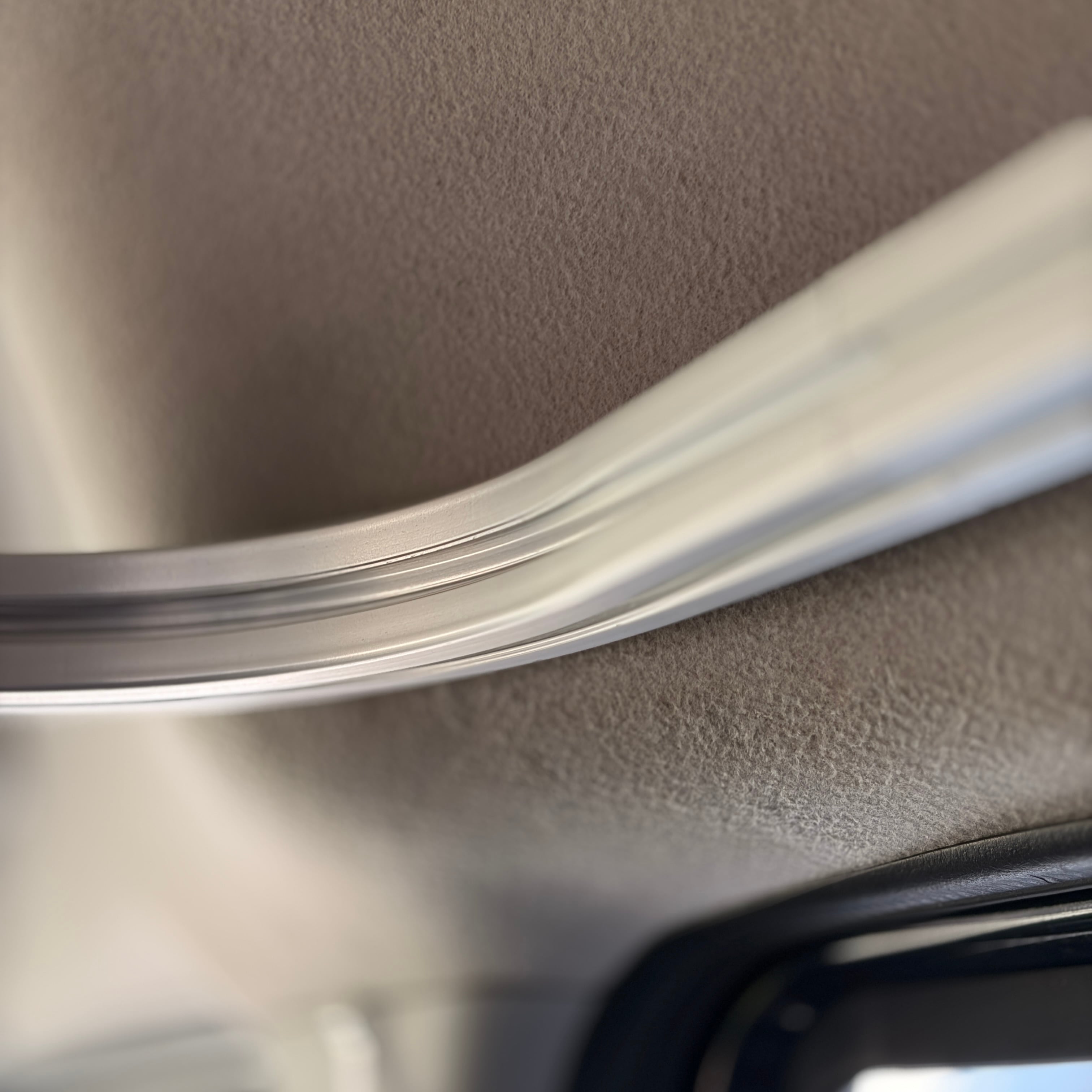

④ コーナーバーを接続する

A03-03 コーナーバーを、A03-01 サイドバーの前方へ接続します。

左右の部品の向きと差し込み位置を確認し、同じ形になるように取り付けてください。

⑤ 前後位置を調整する

A03-03 コーナーバーを車両前方へ寄せた状態で、A03-01 サイドバー全体を前後にスライドさせます。

フレームが車体形状に自然に沿い、内装やドア周辺に無理な接触がない位置へ調整してください。

位置が決まりましたら、サイドバー側の固定ボルトを軽く締めます。

反対側および後部も同様に調整してください。

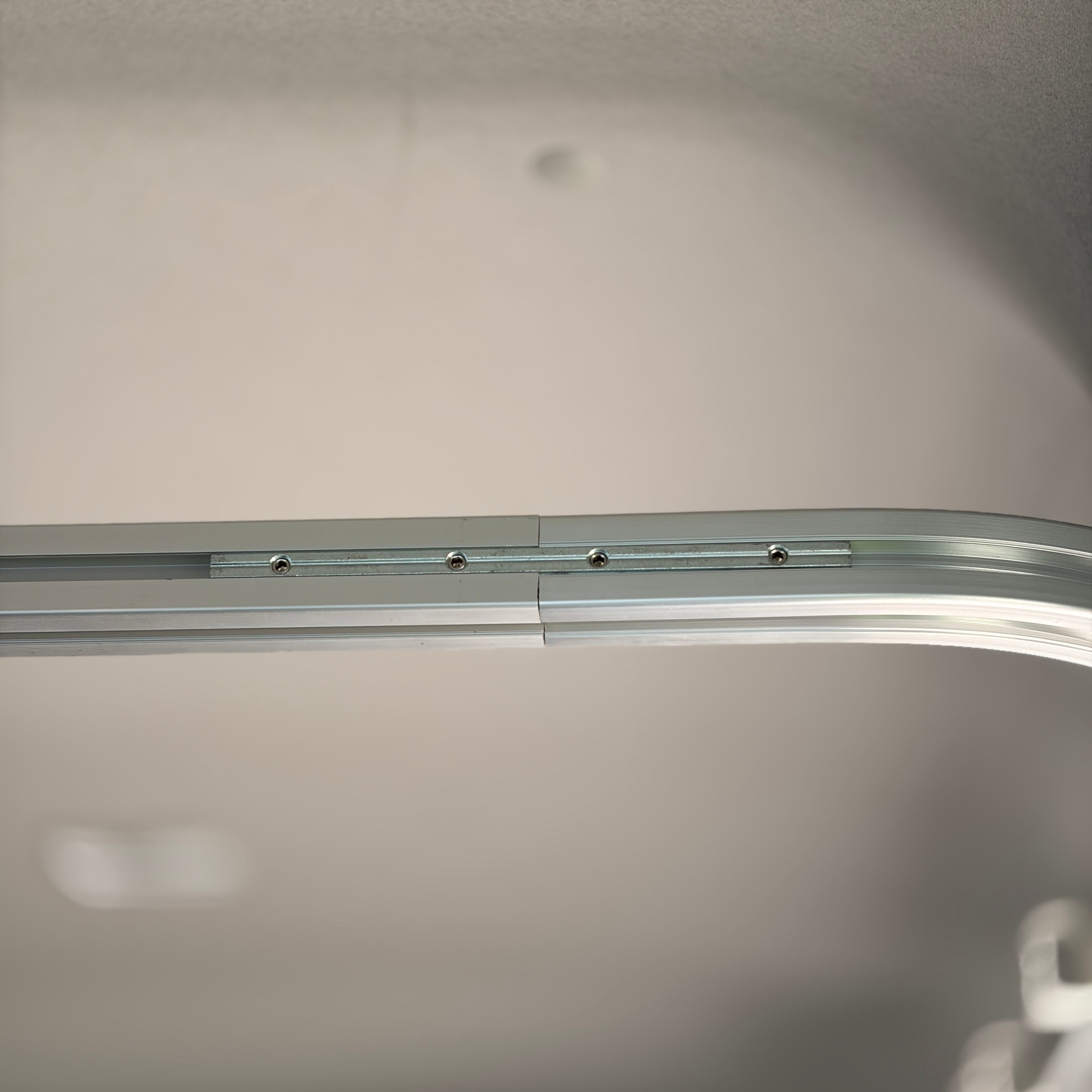

⑥ 短横バーを取り付ける

A03-11 ジョイントバーを使用し、左右のA03-03 コーナーバーとA03-04 短横バーを接続します。

左右のコーナーバーの位置と角度が均等になるように調整してください。

この段階では本締めせず、全体を調整できる程度に仮固定します。

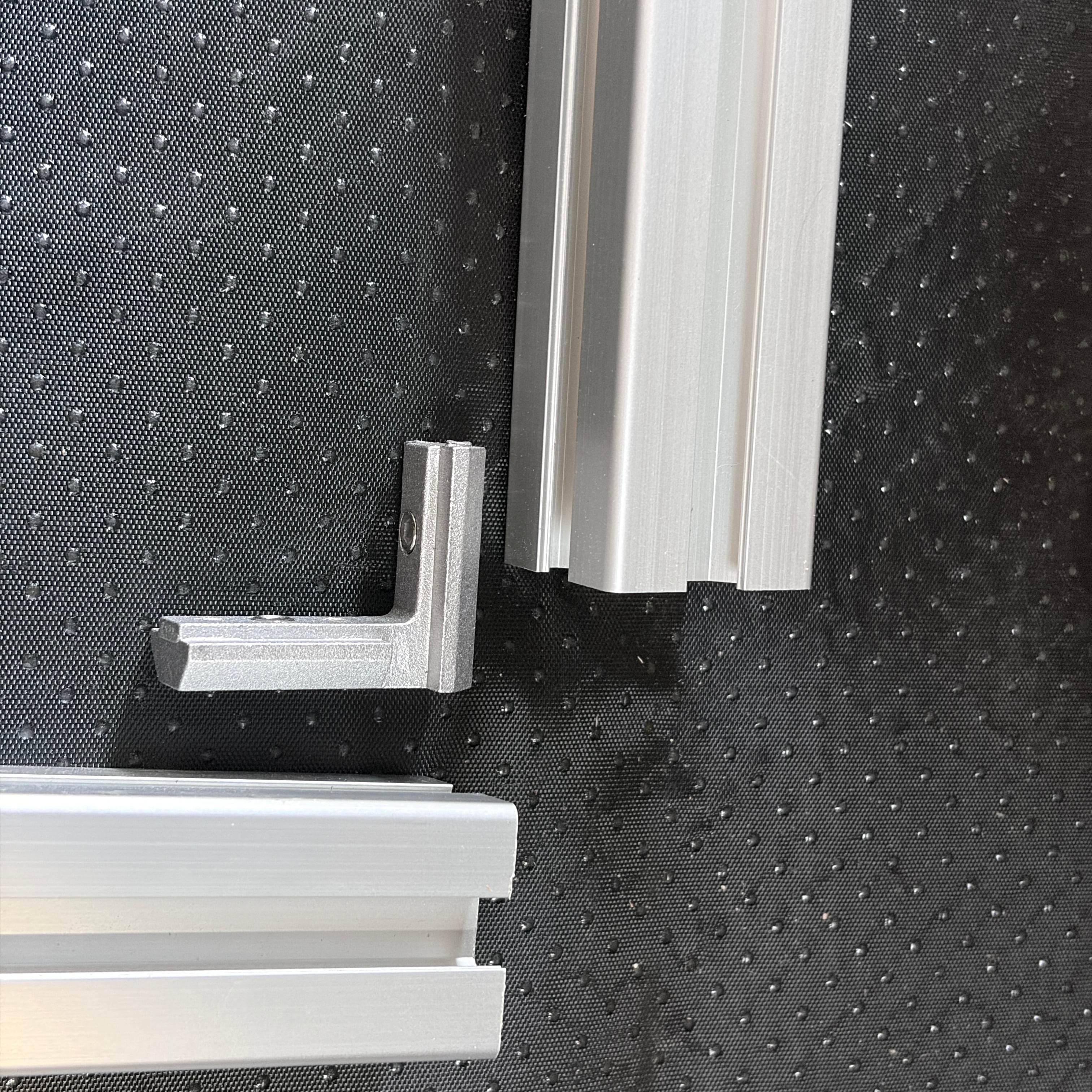

⑦ 横バーを取り付ける

A03-06 直角接続金具を使用し、A03-01 サイドバーの間にA03-02 横バー2本を取り付けます。

横バーの前後位置、左右の間隔、本体全体のバランスを確認しながら調整してください。

横バーが斜めになっていないこと、左右のサイドバーが不自然に広がったり内側へ寄ったりしていないことをご確認ください。

⑧ 各接続部を本締めする

フレーム全体の位置に問題がないことを確認し、各接続部を順番に本締めします。

次の箇所を確認してください。

A03-01 サイドバーとA03-03 コーナーバーの接続部

A03-03 コーナーバーとA03-04 短横バーの接続部

A03-02 横バーとA03-06 直角接続金具の接続部

A03-01 サイドバーとA03-05 車体接続金具の接続部

一か所だけを先に強く締めず、左右の位置を確認しながら均等に締め付けてください。

締めすぎによるアルミフレーム、接続金具、車体内装の変形にご注意ください。

⑨ 車体側固定部を最終締結する

最後に、A03-05 車体接続金具を固定しているA03-07 低頭ボルトを締め込みます。

締付け後、次の内容をご確認ください。

車体接続金具が大きく傾いていない

固定部に緩みがない

金具が車体内装へ無理に押し付けられていない

左右の取付位置が均等になっている

⑩ エンドキャップを取り付ける

必要なナットやオプション部品をフレーム溝へ取り付けた後、アルミフレーム端部へA03-09 エンドキャップを取り付けます。

将来オプション部品を追加する予定がある場合は、必要なナットを先にフレーム内部へ入れてください。

エンドキャップを取り付けたら、取付作業は完了です。

4. 取付後の確認

取付完了後、本体を手で軽く動かし、次の項目をご確認ください。

各ボルト、ナットに緩みがない

本体に大きながたつきがない

左右の位置が均等になっている

各バーが確実に接続されている

ドアやバックドアの開閉に干渉しない

シートやヘッドレストの操作に干渉しない

車内灯、配線、内装部品に干渉しない

乗員の頭部付近に危険な突出がない

走行時に異音の原因となる接触箇所がない

異常、緩み、変形がある場合は使用せず、取付状態を再確認してください。

5. 使用上の注意

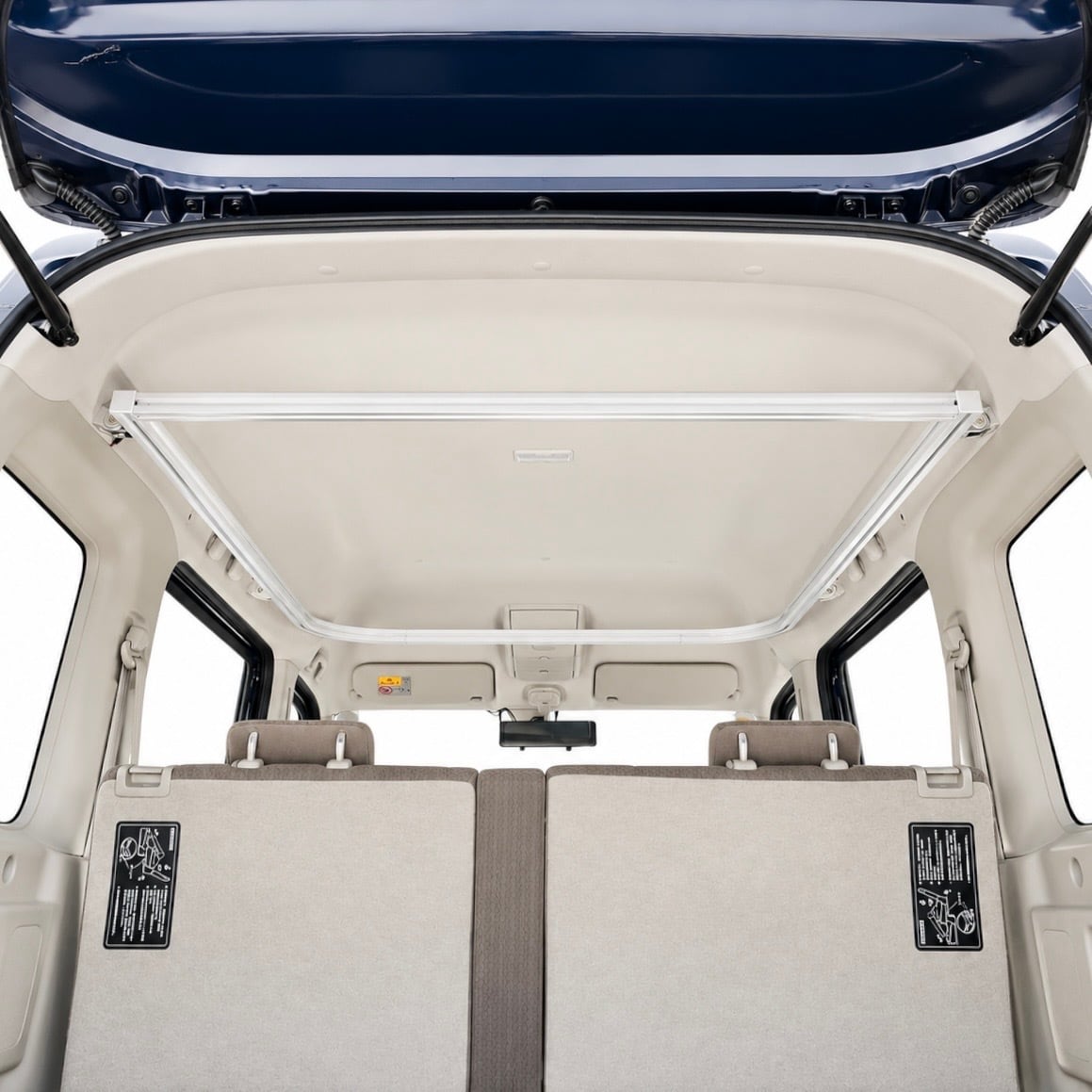

TABIKI AFS A03は、車内上部へ軽量物を収納するための製品です。

衣類、タオル、寝具まわりの小物、軽量なキャンプ用品、日用品などの収納を想定しています。

次のような物は収納しないでください。

重量物

鋭利な物

割れやすい物

液体が漏れる可能性のある物

落下した際に乗員へ危険を及ぼす物

走行中に大きく移動する物

また、次の使用は行わないでください。

本体へぶら下がる

手すりとして使用する

人や動物を支える

走行中に収納物を出し入れする

フレームへ過度な荷重をかける

製品を加工または改造する

収納物は左右へ偏らないように配置し、走行中に動かないよう必要に応じて固定してください。

6. 走行前・定期点検

走行前には、次の内容をご確認ください。

車体接続金具の固定状態

各ボルト、ナットの緩み

各接続金具の固定状態

収納物の位置と固定状態

収納物が乗員や車両装備に干渉していないこと

初回取付後、長距離走行後、悪路・段差の多い道路を走行した後は、各接続部を再点検してください。

異音、緩み、がたつき、変形が確認された場合は、直ちに使用を中止してください。

７. お問い合わせ

部品不足、初期不良、取付方法に関するご不明点がございましたら、次の情報を添えて
[email protected]
までご連絡ください。

注文番号

車種名

型式

年式

グレード

取付状態が分かる写真

確認したい箇所の写真

今後ともTABIKIをよろしくお願いいたします。
